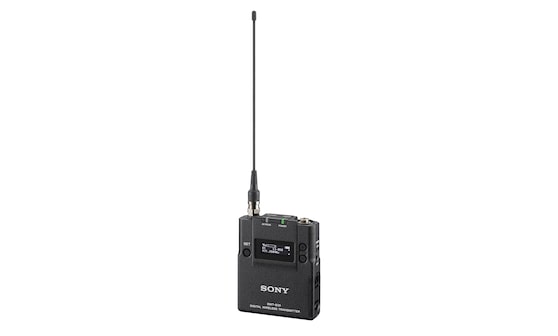

DWT-B30 (DWTB30)

Cyfrowy nadajnik bezprzewodowy typu bodypack DWX Gen3

Omówienie

Ten zaawansowany nadajnik bezprzewodowy typu bodypack idealnie sprawdza się w środowiskach wymagających przesyłania dźwięku na żywo, takich jak teatry czy sale koncertowe, jak również w produkcji telewizyjnej i zastosowaniach reporterskich.

Model DWT-B30 należy do systemu bezprzewodowych mikrofonów cyfrowych z serii Sony DWX trzeciej generacji. Łączy zaawansowane technologie cyfrowe, specjalistyczną wiedzę o mikrofonach analogowych, bezprzewodowe technologie transmisyjne do przesyłania sygnału audio i godną pozazdroszczenia opinię o stabilności działania.
Bezpieczna, stabilna transmisja cyfrowa i odbiór dźwięku o bardzo wysokiej jakości oraz małym opóźnieniu są zasługą wyrafinowanych technologii cyfrowego przetwarzania dźwięku, szyfrowania i transmisji radiowej.
Nadajnik pracuje w szerokim paśmie częstotliwości — do 148 MHz (zależnie od regionu). Małe odstępy pomiędzy poszczególnymi częstotliwościami roboczymi — 375 kHz — umożliwiają równoległą pracę na wielu kanałach i zwiększają prawdopodobieństwo znalezienia wolnych częstotliwości na zatłoczonych obszarach miejskich.
Zgodność nadajnika DWT-B30 z programem komputerowym Sony Wireless Studio (w wersji od 5.22 wzwyż) zapewnia swobodę zdalnego sterowania. W przypadku użycia funkcji Cross Remote™ oraz modułu zdalnego sterowania RMU-01 (sprzedawanego oddzielnie) możliwe jest sterowanie maksymalnie 82 nadajnikami.

Funkcje

Doskonała jakość bezprzewodowej transmisji i odbioru dźwięku
24-bitowy dźwięk cyfrowy o wysokiej jakości jest przesyłany w określonym paśmie częstotliwości, zgodnie z obowiązującymi w danym kraju przepisami o łączności bezprzewodowej. Dzięki firmowemu kodekowi Sony, będącemu owocem wieloletniego doświadczenia Sony w projektowaniu produktów audio, system DWX zapewnia duży zakres dynamiki (ponad 106 dB), szerokie pasmo przenoszenia (od 20 Hz do 22 kHz) oraz bardzo dobre właściwości w stanach przejściowych.
Funkcje monitorowania i kontroli Cross Remote™
Do zmiany ustawień tłumienia sygnału wejściowego, częstotliwości radiowej, mocy sygnału radiowego, częstotliwości odcięcia filtra dolnoprzepustowego i trybu uśpienia nadajnika można użyć funkcji zdalnego sterowania z odbiornika bezprzewodowego typu slot-in DWR-S03D.
Duży zakres pasm
Praca w paśmie do 148 MHz (zależnie od regionu) zapewnia elastyczność w działaniu i duży wybór kanałów.
Równoczesna praca na wielu gęsto upakowanych kanałach
Nadajnik DWT-B30 idealnie sprawdza się w dużych produkcjach, ponieważ umożliwia równoczesną pracę wielokanałową na wąskim paśmie. 375 kHz odstępu między kanałami oznacza, że w pojedynczym paśmie telewizyjnym 8 MHz mieści się do 21 kanałów, a w paśmie 6 MHz — do 16 kanałów.
Cztery tryby kodeka do różnorodnych zastosowań
MODE1: Zgodność z urządzeniami z serii DWX pierwszej generacji.
MODE2: Minimalizuje opóźnienia przy zachowaniu stabilnej transmisji i wysokiej jakości dźwięku.
MODE3: Dodatkowe przetwarzanie sygnału osłabia szumy spowodowane nieprzewidzianymi zakłóceniami impulsowymi.
MODE4: Zapewnia możliwie najlepszą jakość dźwięku przy zachowaniu stabilnej transmisji i małych opóźnień.
Małe opóźnienie i wysoka jakość dźwięku
System pozwala uzyskać niezwykle małe opóźnienie sygnału (1,2 ms) oraz wykorzystywać częstotliwość próbkowania 96 kHz zapewniającą dźwięk o bardzo wysokiej jakości (tryb kodeka MODE2, nadajnik DWT-B03R lub DWT-B30).
Niskoszumowy wzmacniacz główny
Niskoszumowy wzmacniacz główny charakteryzuje się szumem na poziomie -128 dBu.
Elastyczne sterowanie wejściem audio
Możliwość tłumienia dźwięku (do 48 dB, z dokładnością do 3 dB). Obsługa wejścia liniowego i mikrofonowego. Poziom tłumienia dźwięku z nadajnika można regulować przy użyciu odbiornika, z wykorzystaniem systemu zdalnego sterowania firmy Sony.
Stabilna, szyfrowana transmisja oraz odbiór
Ulepszony modulator cyfrowy zapewnia transmisję bezprzewodową o wysokiej stabilności i bardzo dużej tolerancji na niepożądane zakłócenia. Przesyłane dane są szyfrowane z użyciem 256-bitowego algorytmu AES. Zmniejsza to ryzyko ich przechwycenia, a tym samym zapewnia duże bezpieczeństwo transmisji.
Regulowana moc wyjściowa sygnału radiowego
Wybierając żądany poziom mocy wyjściowej sygnału radiowego (2 mW / 10 mW / 25 mW), można zapewnić stabilniejsze działanie wielokanałowe lub większy zasięg.
Pamięć ustawień użytkownika
Użytkownik może z łatwością zapisać i wczytać własne ustawienia.
Zasilanie przez łącze USB
Aby wydłużyć czas pracy lub uzyskać awaryjne źródło energii, można użyć napięcia stałego z urządzenia USB.
Czytelny, mozaikowy wyświetlacz OLED
Jasny wyświetlacz OLED (Organic Light Emitting Diode — organiczna dioda świecąca) o krótkim czasie reakcji w czytelny i dokładny sposób prezentuje aktualne informacje o stanie.
Elastyczność w doborze źródła zasilania i długi czas pracy
Nadajnik DWT-B30 może być zasilany z różnych rodzajów baterii R6 (AA): alkalicznych, litowych lub niklowo-wodorkowych. W przypadku baterii alkalicznych czas pracy dochodzi do 6,5 godziny.

Dane techniczne

Ogólne
Typ oscylatora
Oscylator stabilizowany kryształem kwarcu z syntezatorem PLL
Typ anteny
Ćwierćfalowa antena przewodowa
Częstotliwości nośne
UC7: 470,125–607,875 MHz, 614,125–615,875 MHz (kanały telewizyjne UHF 14–36, 38)
L/CE7: 470,025–614,000 MHz (kanały telewizyjne UHF 21–38)
H/CE7: 566,025–714,000 MHz (kanały telewizyjne UHF 33–51)
L/J: 470,150–614,000 MHz (kanały telewizyjne UHF 13–36)
MH/J: 566,025–713,850 MHz (kanały telewizyjne UHF 29–52)
G/J: 1240,150–1251,825 MHz, 1253,175–1259,850 MHz
Moc wyjściowa sygnału radiowego
UC7, CE7, L/J, MH/J, G/J: Możliwość wyboru mocy wyjściowej (ERP): 2 mW / 10 mW / 25 mW
Złącze wejściowe
UC7, J: 4-stykowe Sony (SMC9-4S) (żeńskie)
CE7: Małe złącze 3-stykowe z blokadą
Wzorcowy poziom sygnału wejściowego audio
MIC: –60 dBV (–58 dBu), 1 kHz (przy poziomie tłumienia 0 dB) / LINE: +4 dBu, 1 kHz
Maksymalny poziom sygnału wejściowego audio
MIC: –22 dBu (przy poziomie tłumienia 0 dB), LINE: +24 dBu
Zakres regulacji tłumienia dźwięku
Od 0 do 48 dB (przyrost co 3 dB, tylko tryb wejścia mikrofonu)
Pasmo częstotliwości
Od 20 Hz do 22 kHz (typowo)
Zakres dynamiki
Typowe 106 dB (ważone A, T.H.D=1%)
Całkowite zniekształcenia harmoniczne (THD)
MODE1, MODE2, MODE4: Nie więcej niż 0,03%, MODE3: Nie więcej niż 0,3%
Opóźnienie dźwięku
MODE1: 0,8 ms / MODE2: 0,7 ms / MODE3: 1,8 ms / MODE4: 0,7 ms
Zdalne sterowanie
Cross Remote (2,4 GHz, zgodne z normą IEEE 802.15.4)
Obraz
OLED
Zasilanie
Napięcie stałe 3,0 V (dwie baterie alkaliczne LR6/AA)
Napięcie stałe 5,0 V (zasilanie ze złącza USB)
Czas działania baterii
Około 6,5 godziny przy zasilaniu z baterii alkalicznych AA (LR6) firmy Sony w temperaturze 25°C, przy mocy nadajnika 10 mW (z wyłączoną funkcją bezprzewodowego zdalnego sterowania i funkcją DIMMER MODE ustawioną na AUTO OFF)
Temperatura w środowisku pracy
Od 0°C do 50°C
Temperatura przechowywania
Od -20°C do +60°C
Wymiary
Około 63 x 17 x 73 mm (szer. x wys. x gł.) (bez anteny)
Waga
Około 125 g (z bateriami)
